Kleingüteraufzug „CARGO Line“ – die clevere Lösung für alltägliche Transportaufgaben

Der Kleingüteraufzug „CARGO Line“ ist die optimale Lösung für alle, die regelmäßig kleinere Lasten über mehrere Etagen transportieren müssen – zuverlässig, kraftvoll und komfortabel. Mit einer Tragfähigkeit von 100 kg oder 300 kg eignet sich dieser Kleinlastenaufzug ideal für den Einsatz in der Gastronomie, Hotellerie, im Handel oder in der innerbetrieblichen Logistik.

Komfortabel, praktisch, bodeneben

Die bodengleiche Beladung ermöglicht ein einfaches Be- und Entladen ohne Höhenunterschied – ideal für rollbare Behälter, Kisten oder Körbe. Die intuitive Bedienung über eine elektronische Steuerung mit Hol- und Sendefunktion sorgt für Effizienz auf allen Etagen. Ein akustisches Signal informiert über die Ankunft der Kabine und erleichtert den Arbeitsablauf zusätzlich.

Für private Bauvorhaben bieten wir vereinfachte, sehr preiswerte Pauschalangebote

Flexibel einsetzbar in vielen Branchen

Ob in der Küche eines Restaurants, im Hotelservice, im Einzelhandel, in Apotheken, Werkstätten, Lagern oder dem privaten Wohnhaus– überall dort, wo regelmäßig Waren, Geschirr, Materialien oder Pakete bewegt werden, spart der CARGO Line Zeit, Kraft und Wege.

Sicher transportieren – auch bei hoher Frequenz

Eine kontaktgesicherte Ladegutsicherung (optional) schützt das Ladegut während der Fahrt und verhindert ungewolltes Herausrutschen. Die robuste Konstruktion ist auf eine hohe Nutzung im Alltag ausgelegt und hält auch starker Beanspruchung problemlos stand.

Qualität, auf die man sich verlassen kann

Der Kleingüteraufzug „CARGO Line“ wird aus hochwertigen Materialien gefertigt und basiert auf einem selbsttragenden Stahlgerüst, das sich einfach und sicher montieren lässt. Die verbauten Komponenten stammen aus deutscher Herstellung – für maximale Betriebssicherheit und eine lange Lebensdauer.

Vorteile und Einsatzbereiche:

Traglast wählbar: 100 kg oder 300 kg
Einsetzbar bis 20 Etagen und 60 Meter Förderhöhe
Optionale Ladegutsicherung durch kontaktgesicherte Diagonalschranke
Ohne gesonderte TÜV-Abnahme betriebsbereit
Dank modularer Bauweise in nur wenigen Stunden montiert
Energieeffizient dank modernster Antriebstechnik
Benötigt wenig Stellfläche durch extrem kompakte Bauweise

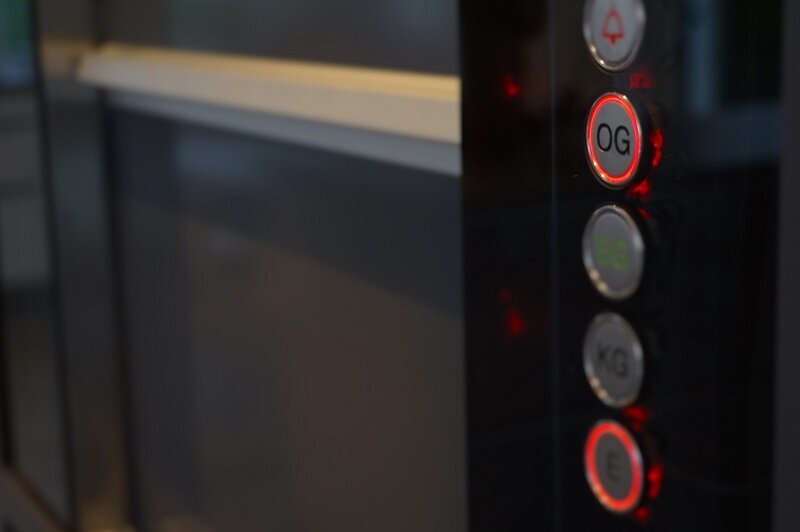

Durch elektronische Steuerung von jeder Haltestelle anhol- und versendbar
Spart viel Zeit und schont die Beine
Betriebsgeschwindigkeit bis Vmax = 1 m/s
30 Jahre Ersatzteil-Versorgungs-Garantie

Industrie

Lager & Logistik

Produktion

Hotels

Privathaushalte

Gastronomie

Jetzt anfragen

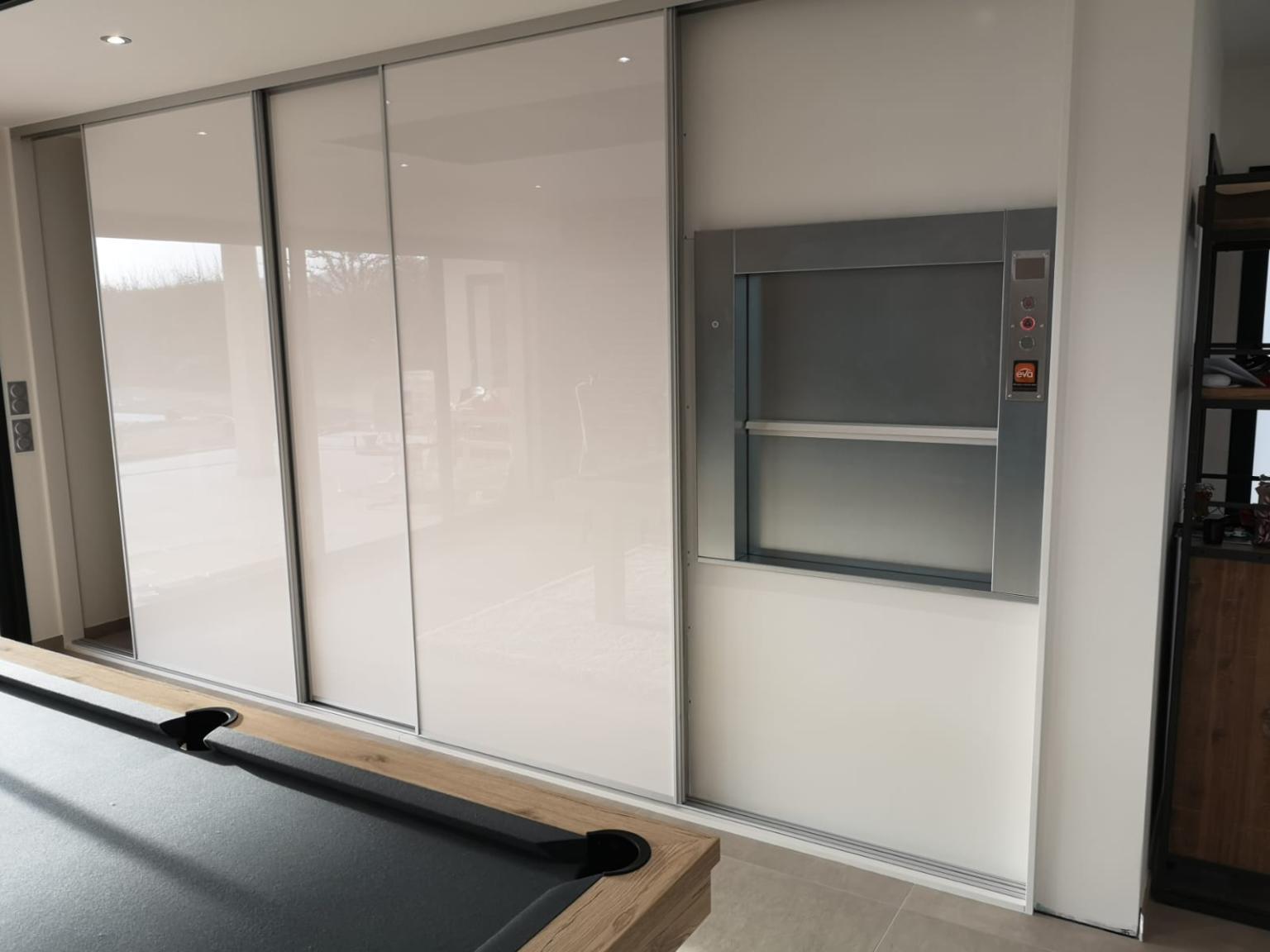

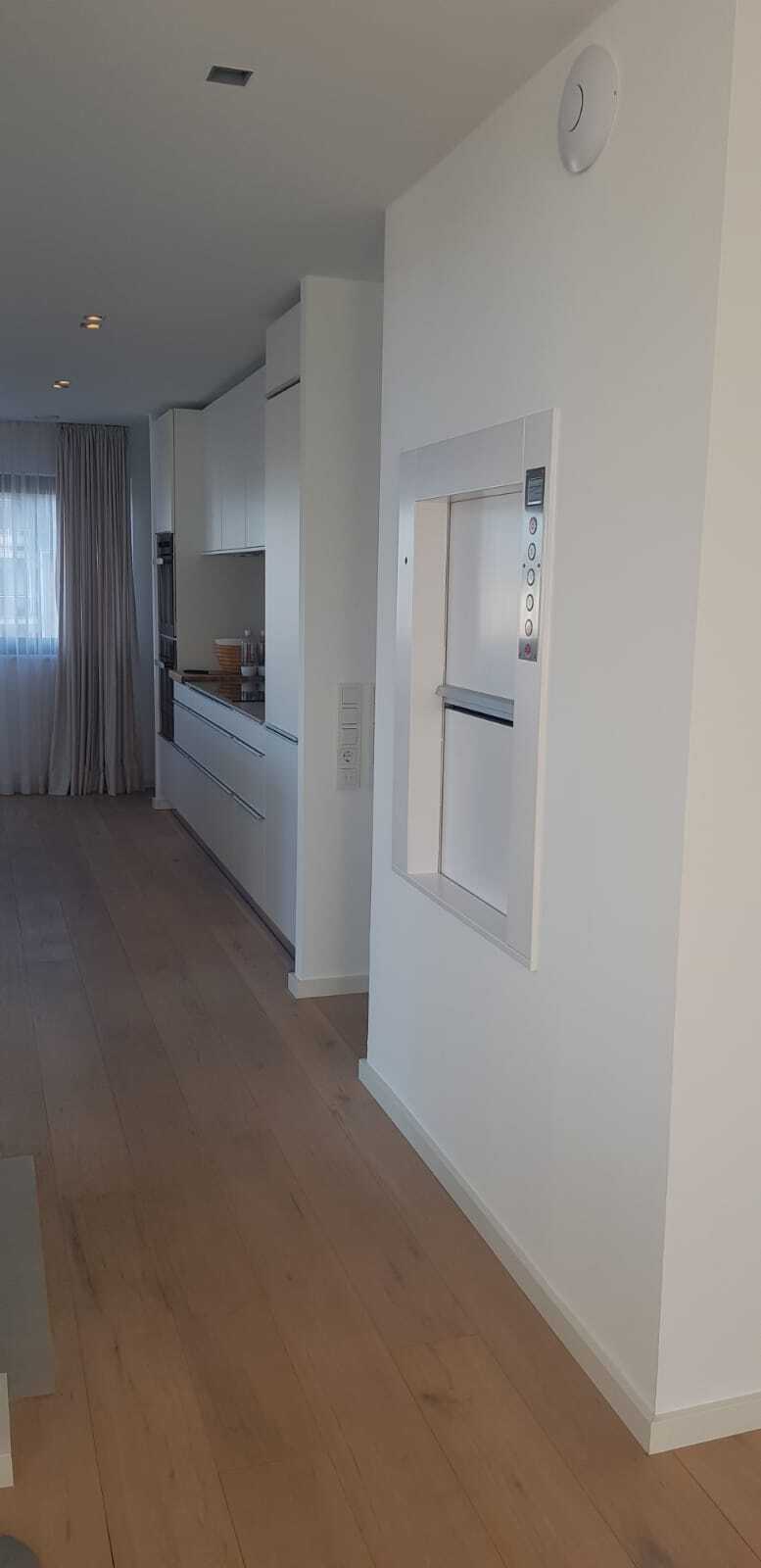

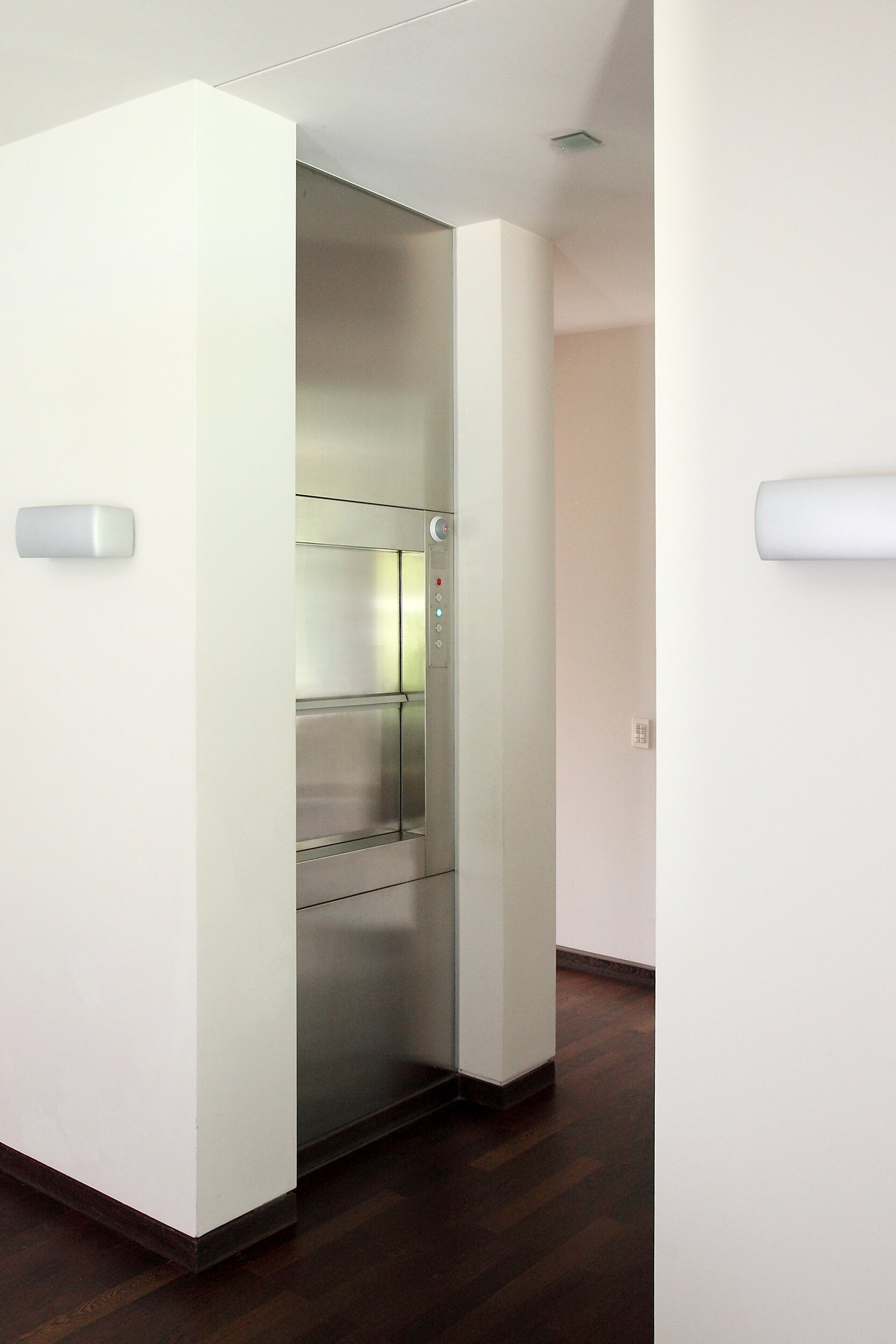

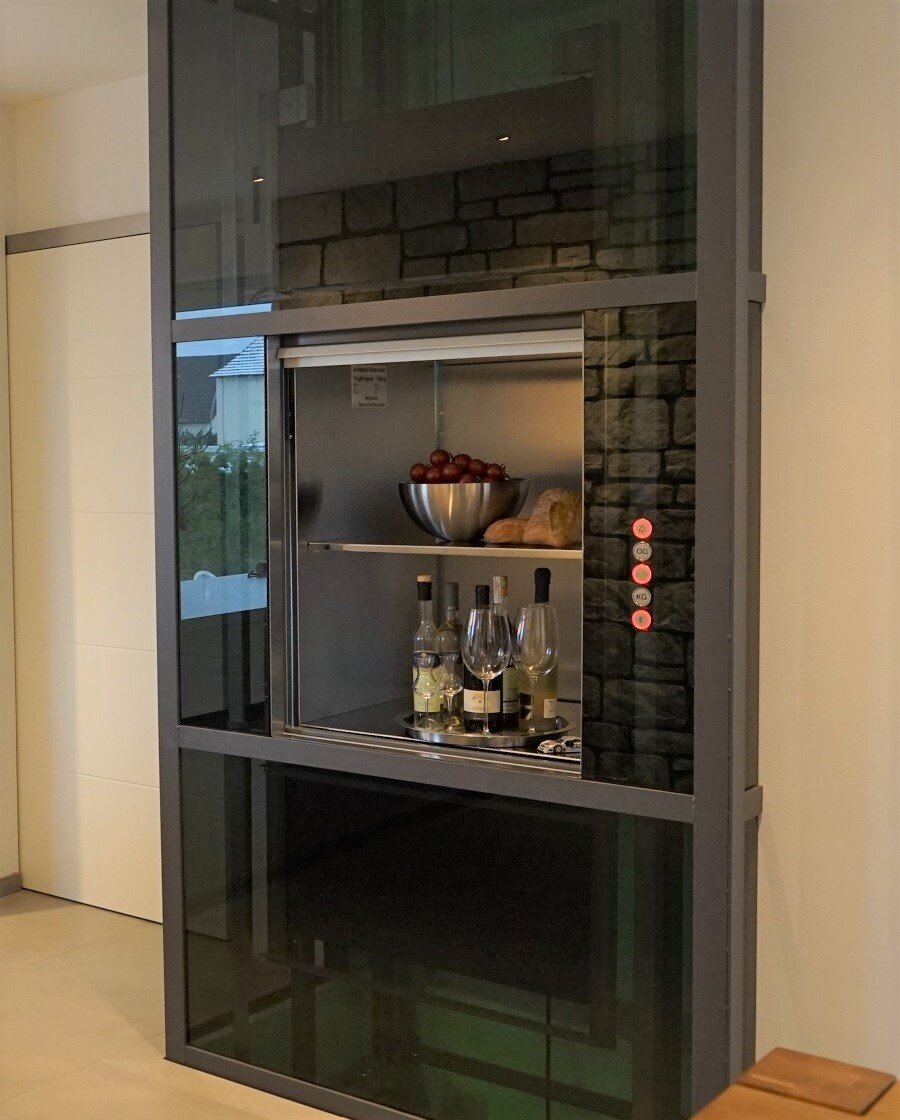

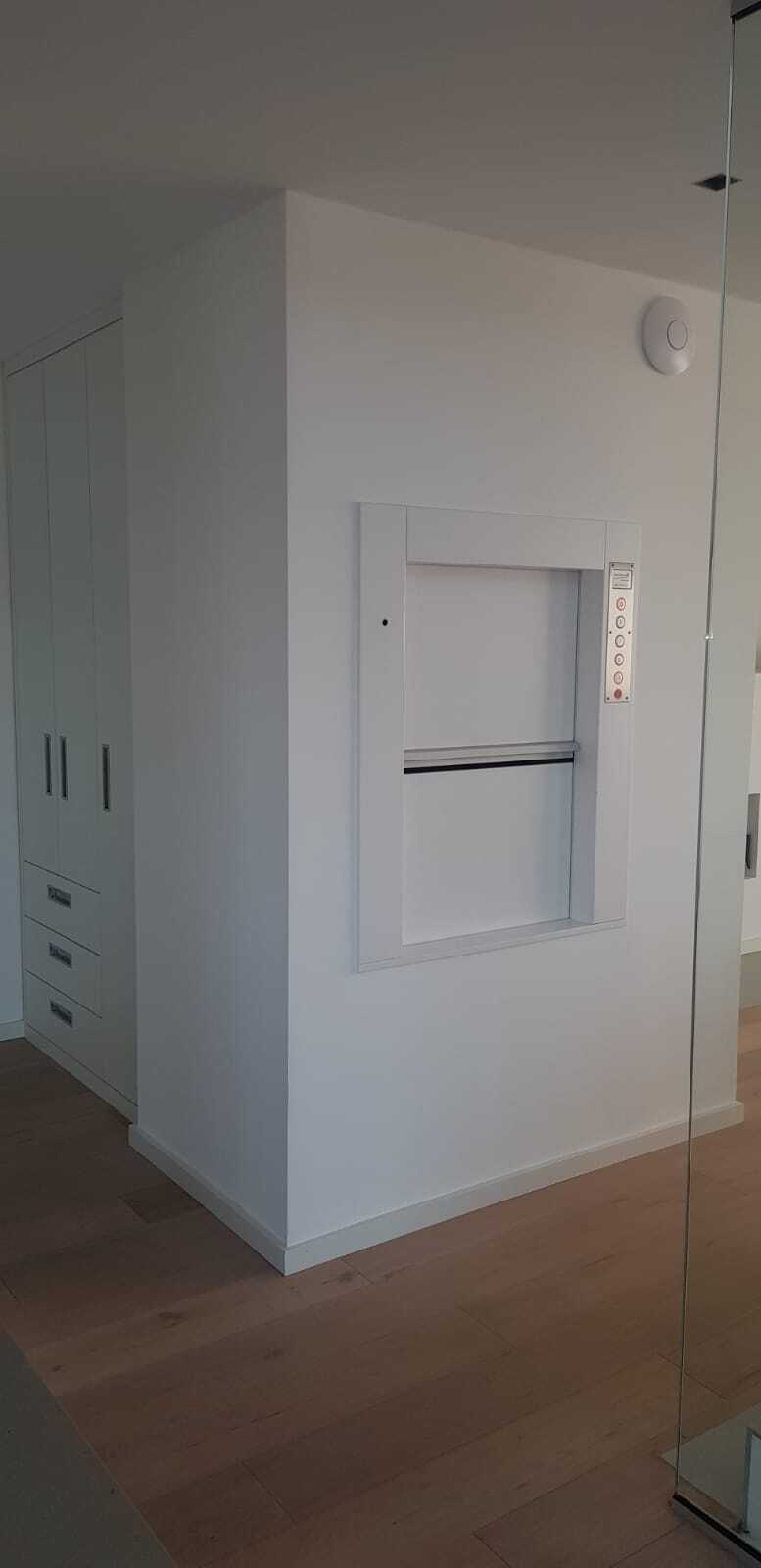

Kleingüteraufzug Beispiele:

Technische Ausstattung:

Traglasten:
100 kg oder 300 kg

Kabinen-Innenmaß:
(in 50mm-Schritten, Breite + Tiefe)
(in 100mm-Schritten, Höhe)
Breite: Minimal 400 mm, maximal 1.000 mm,
Tiefe: Minimal 600 mm, Maximal 1.000 mm,
Höhe: Minimal 800 mm, maximal 1.200 mm

Schacht-Innenmaß:
(in 50mm-Schritten, analog Kabine)
Breite: Minimal 800 mm, maximal 1.400 mm,
Tiefe: Minimal 720 mm, maximal 1.120 mm

Schachtgrubentiefe:
Mindestens 260 mm, alternativ 100 mm bzw. 150 mm mit Fangvorrichtung

Beladung:
Einseitig oder gegenüberliegend oder 90° über Eck Links oder Rechts

Betriebsgeschwindigkeit:
0,15 m/s, 0,20 m/s, 0,30 m/s, 0,63 m/s oder 1,0 m/s

Schachttüren:
Einflügelige Drehtüren DIN Rechts oder DIN Links oder zweiflügelige Drehtüren oder 2-teilige, horizontal geteilte, vertikal öffnende Schiebetüren, alle bodeneben.

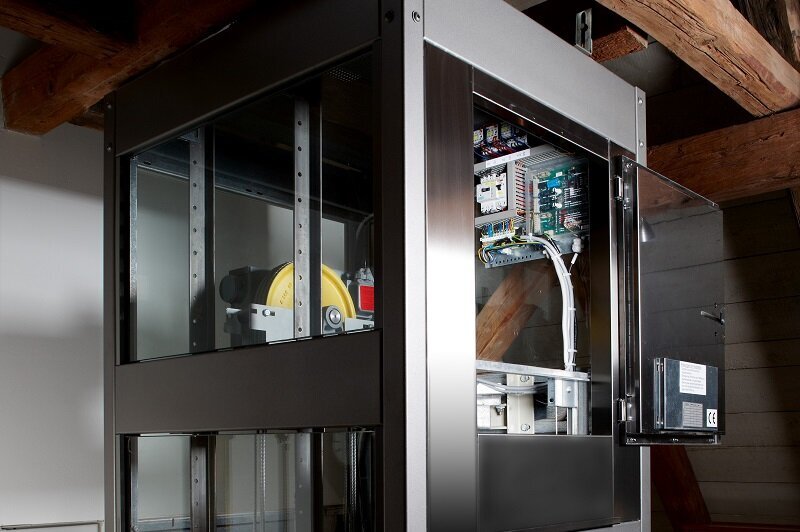

Triebwerks-Anordnung:
Oben im Schachtkopf oder unten Links oder Rechts neben dem Schacht

Oberflächen:
Stahlblech feuerverzinkt, Edelstahl gebürstet (Werkstoff 1.4016, 1.4301 oder 1.4571). Grundsätzlich sind alle Sichtoberflächen auch pulverbeschichtet nach Kundenwunsch in RAL möglich.

Optionale Ausstattung:

Fang-Vorrichtung – obligatorisch wenn sich begehbare Räume unter dem Aufzug befinden

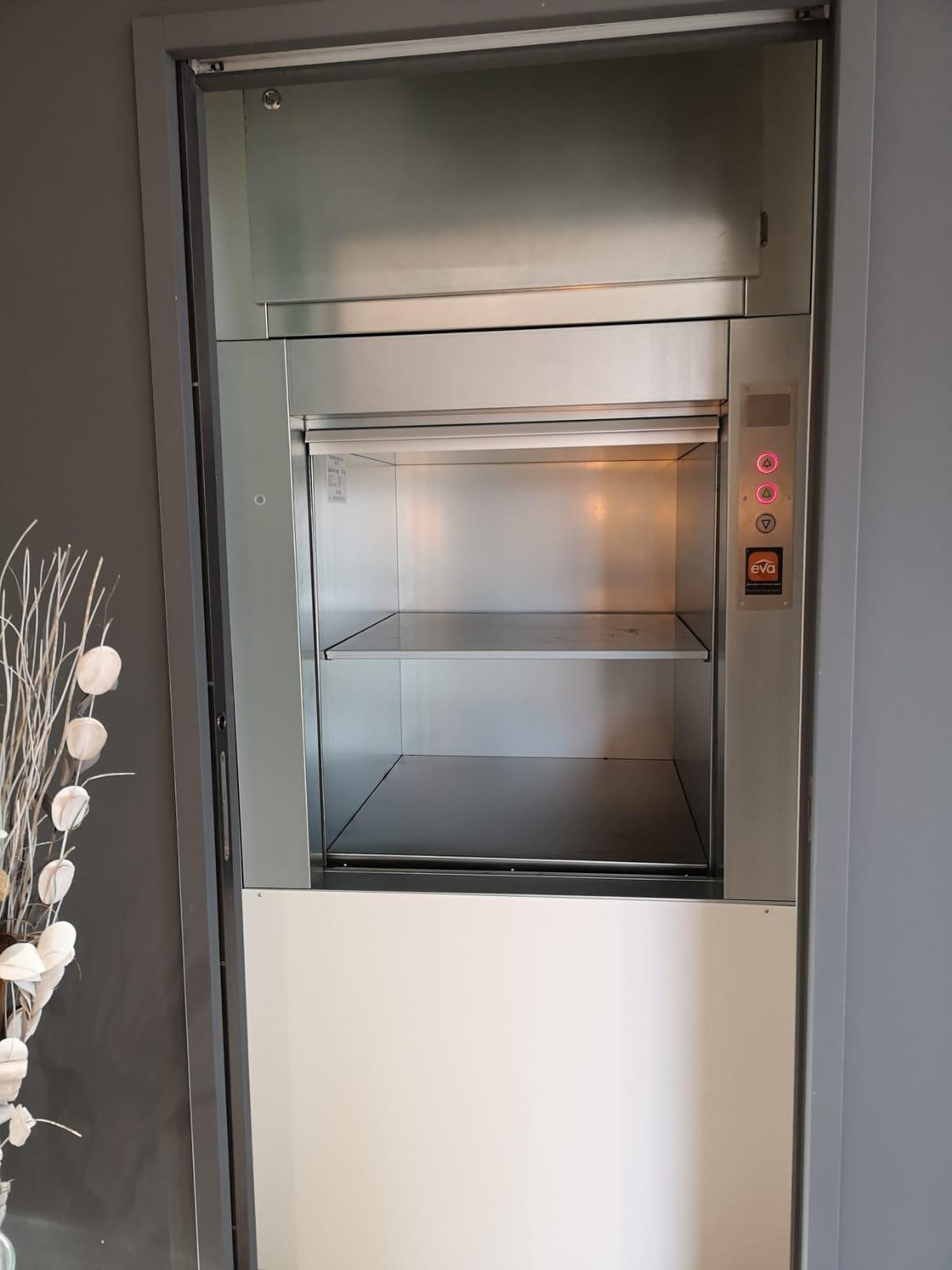

Zusätzliche Kabinen-Zwischenböden (herausnehmbar)
Kabinen-Beleuchtung
Sonderlösung für verringerte Schachtgrubentiefe von 100 mm bis 150 mm
Kontaktgesicherte Ladegutsicherung
Auffahrrampe Höhe 100 mm bzw. 150 mm in ALU-Tränenblech, falls Schachtgrube nicht möglich
Verschiedene Kindersicherungssysteme
Gerüstverkleidung in Stahlblech verzinkt oder in Edelstahl
Schacht-Drehtüren zweiflügelig nach EN81-58 EW60 (60 Minuten feuerbeständig)
Schacht-Drehtüren einflügelig nach EN81-58 EI90 (90 Minuten feuerbeständig)
Schacht-Drehtüren zweiflügelig nach EN81-58 E120 (120 Minuten feuerbeständig)

Sonderausstattung:

Ausführung Schachtgerüst zur bauseitigen Verglasung
Kleingüter-/Speisenaufzüge mit erhöhter Betriebsgeschwindigkeit 0,63 m/s, 1 m/s in Verbindung mit frequenzgeregeltem Antrieb und Sanftanlauf/Sanftstopp bzw. SPS-Steuerung

Schematische Darstellung:

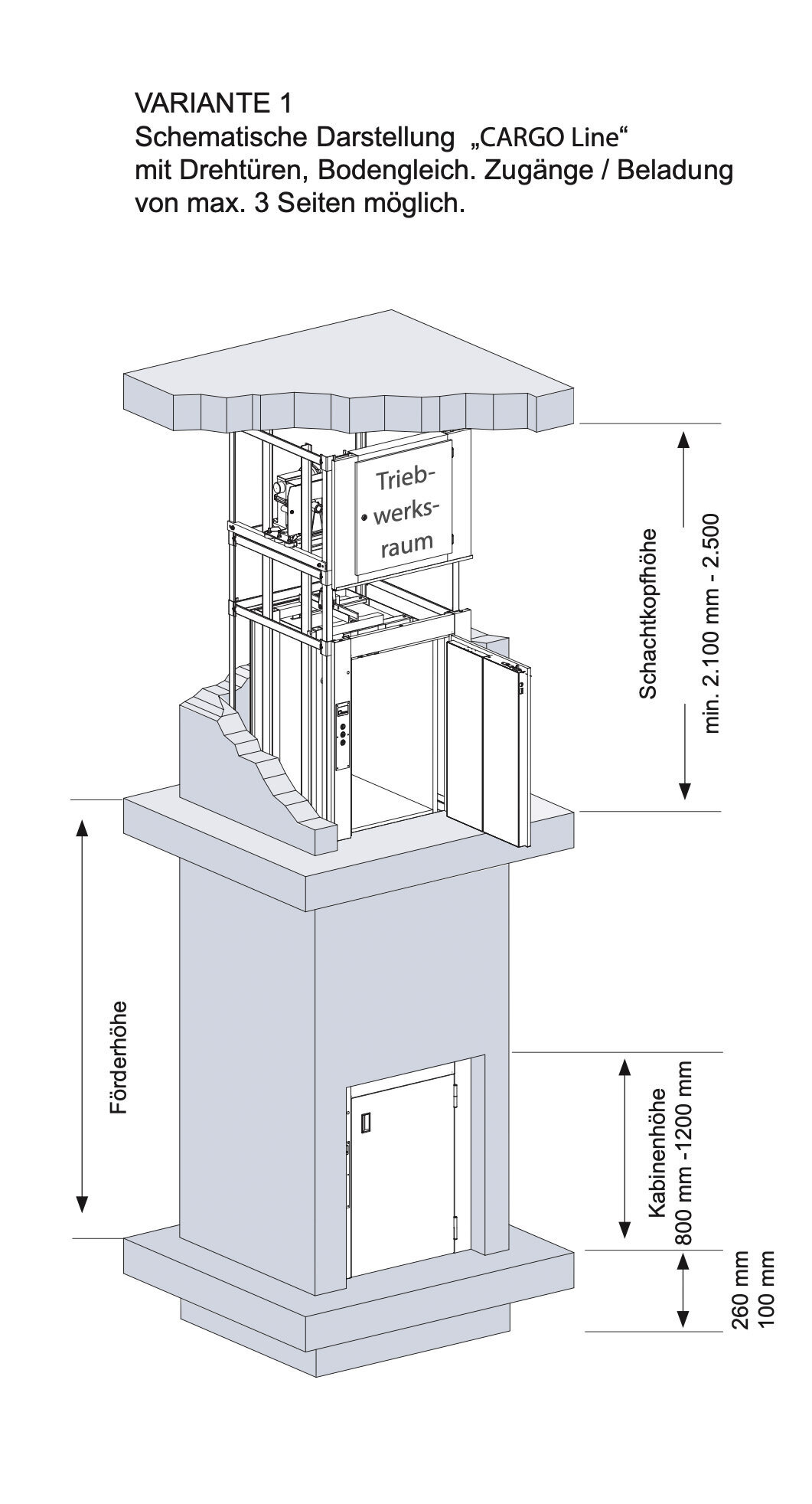

Variante 1

Schematische Darstellung „CARGO Line“
mit Drehtüren, Bodengleich.
Zugänge/Beladung von max. 3 Seiten möglich.

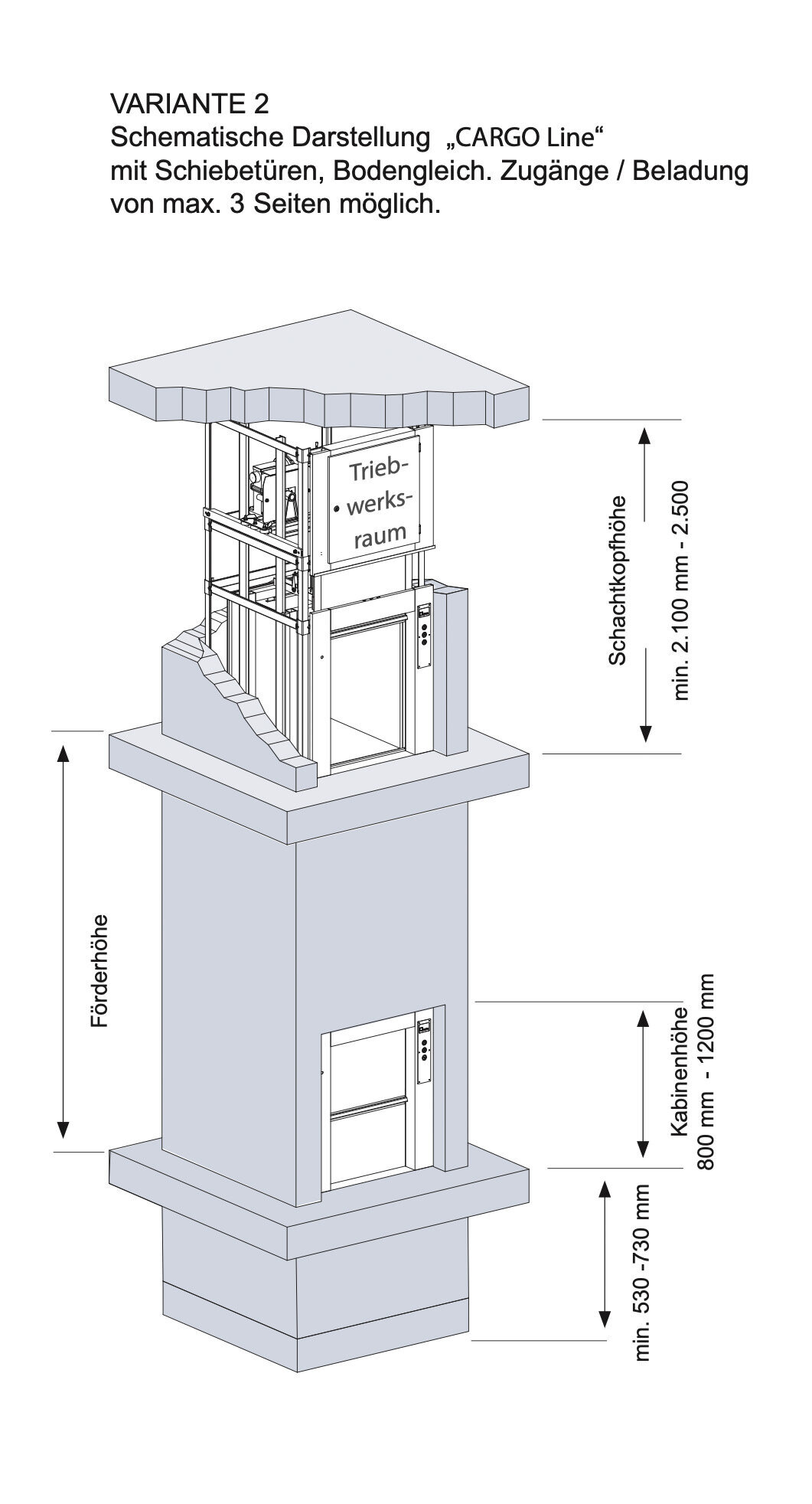

Variante 2

Schematische Darstellung „CARGO Line“
mit Schiebetüren, Bodengleich.
Zugänge/Beladung von max. 3 Seiten möglich.
